Ääriku vormimismasin

Miks valida meid

Professionaalne meeskond

Oleme saanud ISO9001:2008, CE jne sertifikaadid. Nii saame pakkuda kõige professionaalsemat teenust klientidele, kellel on aastatepikkune kogemus ja täisteenindusega professionaalsed meeskonnad.



Lasti jälgimise teenus

Meil on suurepärane jälgimisteenuse süsteem, mis aitab kaupu ohutult ja kiiresti sihtkohta jõuda. Kliendid saavad kaupade saatmisseisundit igal ajal kontrollida meie lastijälgimisteenuse kaudu.

Kvaliteedi kontroll

Iga protsessi jaoks on meil ranged kontrollistandardid ja me nõuame alati, et kvaliteet on elu.

Konkurentsivõimeline hind

Meil on professionaalne ostumeeskond ja kuluarvestusmeeskond, kes üritavad vähendada kulusid ja kasumit ning pakkuda teile head hinda.

Mis on äärikuvormimismasin



Äärikuvormimismasin on teatud tüüpi lehtmetalli vormimismasin, mida kasutatakse metalllehtede või -plaatide äärikute loomiseks. Neid masinaid on erineva konstruktsiooni ja konfiguratsiooniga, kuid üldjuhul kinnitatakse metallleht kahe matriitsi vahele ja avaldatakse survet, et kujundada see soovitud äärikukujuliseks. Saadud äärikut saab kasutada erinevatel eesmärkidel, näiteks konstruktsiooni jäigastamiseks või kahe pinna vahele tihendi loomiseks. Äärikuvormimismasinad võivad olla käsitsi või automatiseeritud ning saavad hakkama mitmesuguste paksuste ja materjalidega, alates õhukestest alumiiniumlehtedest kuni paksude terasplaatideni.

First 123 Last 1/3
Äärikuvormimismasina eelised


Väike suurus ja kerge kaal
Sellel masinal on kompaktse struktuuri, väikese suuruse ja kerge kaalu omadused, kuna see mitte ainult ei võta kasutusele uue tehnoloogia ülekandestruktuuri, sisendvõll ja väljundvõll on samal teljel, vaid sellel on ka otsene ühendus mootoriga.



Kõrge mehaaniline efektiivsus, vähe rikkeid ja pikk kasutusiga
Masina peamised jõuülekandesõrmusosad on valmistatud kvaliteetsest liimitud terasest ning töörulli otsa laagrit toetab välismaise tehnoloogiaga toodetud laager, mis on suure kandevõimega ja vähendab hõõrdumisest tingitud võimsuskadu. Seetõttu on masinal hea mehaaniline jõudlus, hea kulumiskindlus ja veerehõõrdumine, nii et sellel on vähem rikkeid ja pikk kasutusiga.



Usaldusväärne ja stabiilne töö
See masin on ülekande ajal seotud mitme hambaga, nii et see töötab stabiilselt ja usaldusväärselt madala müratasemega.



Mugav lahtivõtmine ja lihtne hooldus
Tema masinal on üldine struktuur, mõistlik disain, tugev jäikus, lihtne lahtivõtmine ja lihtne hooldus.


Millised on äärikuvormimismasina rakendused?

01/

HVAC (küte, ventilatsioon ja kliimaseade) tööstus
Äärikuvormimismasinaid kasutatakse laialdaselt õhukanalite, kliimaseadmete ja ventilatsioonikanalite tootmiseks. Need masinad on võimelised tootma erineva kuju ja suurusega äärikuid, mis on kanalite ühendamiseks hädavajalikud.

02/

Autotööstus
Äärikuvormimismasinaid kasutatakse autode erinevate komponentide, näiteks väljalaskesüsteemide, pidurisüsteemide ja kütusepaakide tootmiseks. Äärikutega servad tagavad tiheda ja kindla sobivuse, mis on oluline sõidukite ohutuse ja pikaealisuse tagamiseks.

03/

Lennundustööstus
Äärikuvormimismasinaid kasutatakse lennukimootorite komponentide, näiteks äärikutega torude, torude ja surveanumate tootmiseks. Äärikuvormimismasinate täpsus ja täpsus on kõrge jõudlusega komponentide tootmisel kriitilise tähtsusega.

04/

Ehitustööstus
Äärikuvormimismasinaid kasutatakse konstruktsioonikomponentide, nagu talad, sambad ja kronsteinid, tootmiseks, mille ühendamiseks teiste komponentidega on vaja äärikuid.

05/

Mööblitööstus
Äärikuvormimismasinaid kasutatakse metallmööbli komponentide (nt toolid, voodid, lauad ja kapid) valmistamiseks.

06/

Seadmete tootmine
Äärikuvormimismasinaid kasutatakse selliste seadmete metallosade tootmiseks nagu generaatorid, pumbad, turbiinid, kompressorid ja palju muud.


Äärikuvormimismasina põhiparameetrid

Üldmõõtmed

Masina pikkus on 2700 mm, laius 700 mm ja kõrgus 1100 mm.

Kaal

Masin kaalub ligikaudu 850 kilogrammi.

Reduktor mudel

Masin kasutab reduktorit RV110, mille ülekandearv on 25-30.

Mootori võimsus

Mootori väljundvõimsus on 3 kW.

Kohaldatav materjal

Masin on ette nähtud töötama tsingitud tavaliste plaatidega paksusega 0,6 mm kuni 1,2 mm.

Töökiirus

Keskmiselt töötab masin kiirusega umbes 14 meetrit minutis.

Pikkuse piirang

Masinaga töödeldava materjali pikkus ei ole piiratud.

Toote täpsus

Suuruse viga ei ületa ±0,6 mm ja nurgaviga ei ületa ±2 kraadi.

Äärikuvormimismasina komponendid

1

Toitesüsteem:Ääriku vormimismasina etteandesüsteem vastutab tooraine andmise eest vormimisprotsessi. Tavaliselt sisaldab see decoileri, tasandusseadet ja etteanderulli.

2

Vormimissüsteem:Vormimissüsteem kasutab rullvormimistehnoloogiat, et vormida tooraine soovitud äärikuprofiiliks. Rullid on hoolikalt kavandatud, et luua konkreetse rakenduse jaoks vajalik täpne kuju ja mõõtmed.

3

Lõikesüsteem:Kui äärik on moodustatud, eraldab lõikesüsteem selle ülejäänud materjalist. See süsteem võib sisaldada kääri- või lõiketera, mis võib olla kas mehaaniline või hüdrauliline.

4

Kontrollsüsteem:Juhtsüsteem juhib kogu tootmisprotsessi, sealhulgas etteande-, vormimis- ja lõikamissüsteeme. See sisaldab PLC-d (programmeeritav loogikakontroller) ja HMI-d (inimese-masina liides), et jälgida ja juhtida masina parameetreid, nagu kiirus, pinge ja lõikepikkus.

5

Tugisüsteem:Tugisüsteem sisaldab raami, rulle ja laagreid, mis hoiavad vormimissüsteemi paigal ja tagavad stabiilsuse vormimise ja lõikamise ajal.

6

Hüdraulikasüsteem:Hüdraulikasüsteem toidab lõikesüsteemi ja tagab vormimissüsteemi tõhusaks tööks vajaliku rõhu. See sisaldab pumpa, mootorit ning erinevaid ventiile ja silindreid.

7

Elektrisüsteem:Elektrisüsteem sisaldab kõiki masina toiteks vajalikke juhtmeid, andureid, lüliteid ja mootoreid. See sisaldab ka turvaelemente, nagu hädaseiskamisnupud ja turvapiirded, et kaitsta operaatoreid õnnetuste eest.

Auto Duct Line Pipe Making Machine

Kuidas äärikuvormimismasin töötab





Materjali ettevalmistamine

Kõigepealt peab operaator valmistama ette metallplaadi, kasutades tavaliselt tsingitud või roostevabast terasest plaati. Plaadi suurus ja paksus peaksid vastama projekteerimisnõuetele.

Linasöötmine

Asetage lehtmetall äärikuvormimismasina etteandeseadmele ja tagage lehe täpne asend ja asend.

Positsioneerimine ja vormimine

Ääriku vormimismasin määrab positsioneerimisseadme kaudu lehtmetalli õigesse asendisse. Seejärel pressitakse, lõigatakse ja ääristatakse lehtmetall töötlemise abil rullide või lõikeriistadega, et järk-järgult kujundada ääriku kuju ja struktuur.

Rulli või tööriista reguleerimine

Vastavalt lehtmetalli paksusele ja soovitud ääriku kujule tuleb vormimisprotsessi täpsuse ja järjepidevuse tagamiseks reguleerida rulli või tööriista asendit, nurka ja vahekaugust.

Vormimise lõpetamine

Pärast mitmeid valtsimis-, lõikamis- ja äärikuoperatsioone moodustab lehtmetall lõpuks tervikliku ääriku kuju. Ääriku vormimismasina tööpõhimõte põhineb mehaanilise jõu toimel. Metallplaati töödeldakse ja vormitakse rullide või lõikeriistade abil ning lõpuks moodustatakse äärik. Kogu protsess nõuab operaatoritelt kohanemist vastavalt projekteerimisnõuetele ja seadmetele, et tagada lehtmetalli positsioneerimise, töötlemise ja vormimise täpsus ja kvaliteet.

Äärikuvormimismasina ohutusjuhised


Kasutusjuhendiga tuttav

Enne äärikuvormimismasina kasutamist peate hoolikalt läbi lugema seadme kasutusjuhendi ja sellest aru saama. Seadmete funktsioonide, jõudluse, tööprotseduuride ja ohutusnõuete tundmine on ohutu töö tagamise aluseks.

Isikukaitsevahendid

Töötamise ajal peaksid kasutajad kandma sobivaid isikukaitsevahendeid, sealhulgas kaitseprille, kõrvatroppe või kõrvaklappe, töökindaid ja libisemiskindlaid jalanõusid. Need seadmed võivad operaatoreid tõhusalt kaitsta võimalike kahjustuste eest.

Seadmete ülevaatus

Enne äärikuvormimismasina kasutamist tuleb seadmeid põhjalikult kontrollida. Veenduge, et kõik kaitsekilbid, kaitseseadmed ja kinnitusdetailid oleksid terved ning tööosad oleksid paindlikud ja töökindlad. Kui leitakse kõrvalekaldeid või kahjustusi, tuleb see kohe parandada või välja vahetada.

Võimsus ja elektriohutus

Veenduge, et äärikuvormimismasina toiteühendus oleks õige ja stabiilne ning vastaks ohutusnõuetele. Elektrilöögi ohu vältimiseks on seadme kasutamine niiskes keskkonnas keelatud. Vältige kahjustatud või vananenud kaablite ja pistikute kasutamist.

Materjali ettevalmistamine

Valmistage vajalik plekk enne kasutamist ette ja veenduge, et see vastab spetsifikatsiooni nõuetele. Kontrollige lehe suurust, paksust ja pinna kvaliteeti, veendumaks, et see sobib vormimiseks ning et sellel pole tõsiseid defekte või deformatsioone.

Operatsioonioskused

Vastavalt kasutusjuhendi juhistele seadistage ja reguleerige äärikuvormimismasina parameetrid ja töörežiim õigesti. Veenduge, et tööriistad, rullid ja vormid on õigesti paigaldatud ning tehke vajalik määrimine ja hooldus. Toimimisvigade ja ohtlike toimingute vältimiseks järgige õigeid toiminguid.

Näpunäiteid äärikuvormimismasina hooldamiseks





Regulaarne puhastus
Äärikuvormimismasina regulaarne puhastamine on oluline tootmisprotsessi käigus kogunenud prahi, tolmu või mustuse eemaldamiseks. Kasutage masina pinna pühkimiseks puhast lappi või harja ning vältige vee või muude puhastusvahendite kasutamist, mis võivad seadet kahjustada.



Määrimine
Äärikuvormimismasina liikuvate osade õige määrimine on selle tõrgeteta toimimise jaoks ülioluline. Kasutage kindlasti kvaliteetseid määrdeaineid, mida tootja on soovitanud.



Joondamine
Äärikuvormimismasina komponentide, nagu rullid, lõikurid ja vormimispead, joondamine on selle optimaalse jõudluse jaoks ülioluline. Kontrollige, kas osad ei ole kohakuti ega kulunud, ning reguleerige või asendage need vastavalt vajadusele.



Regulaarne ülevaatus
Äärikuvormimismasina regulaarsed kontrollid aitavad varakult tuvastada kõik probleemid ja vältida kulukaid remonditöid. Pöörake tähelepanu kulumis-, kahjustus- või osade ebaühtlasele asetusele ning kõrvaldage need viivitamatult.



Operaatorkoolitus
Masinaoperaatorite nõuetekohane väljaõpe on vajalik, et vältida äpardusi töö ajal. Veenduge, et seadmeid käsitsevad töötajad on piisavalt koolitatud ja ohutusprotokollidest teadlikud.



Profülaktika
Ennetava hooldusprogrammi rakendamine võib aidata pikendada äärikuvormimismasina eluiga ja vältida rikkeid. Planeerige regulaarsed kontrollid, puhastamine, määrimine ja muud hooldustööd vastavalt tootja soovitustele.

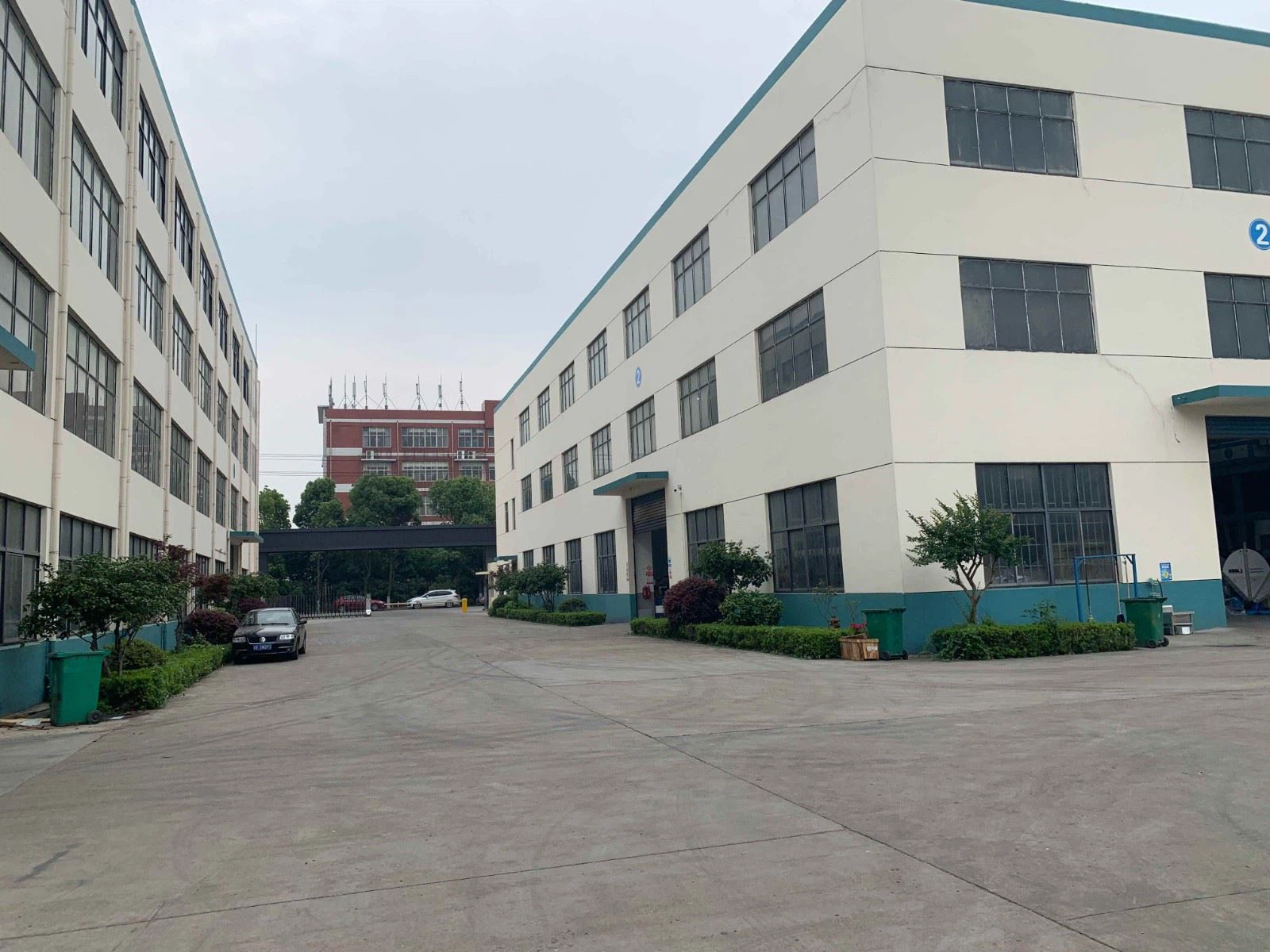

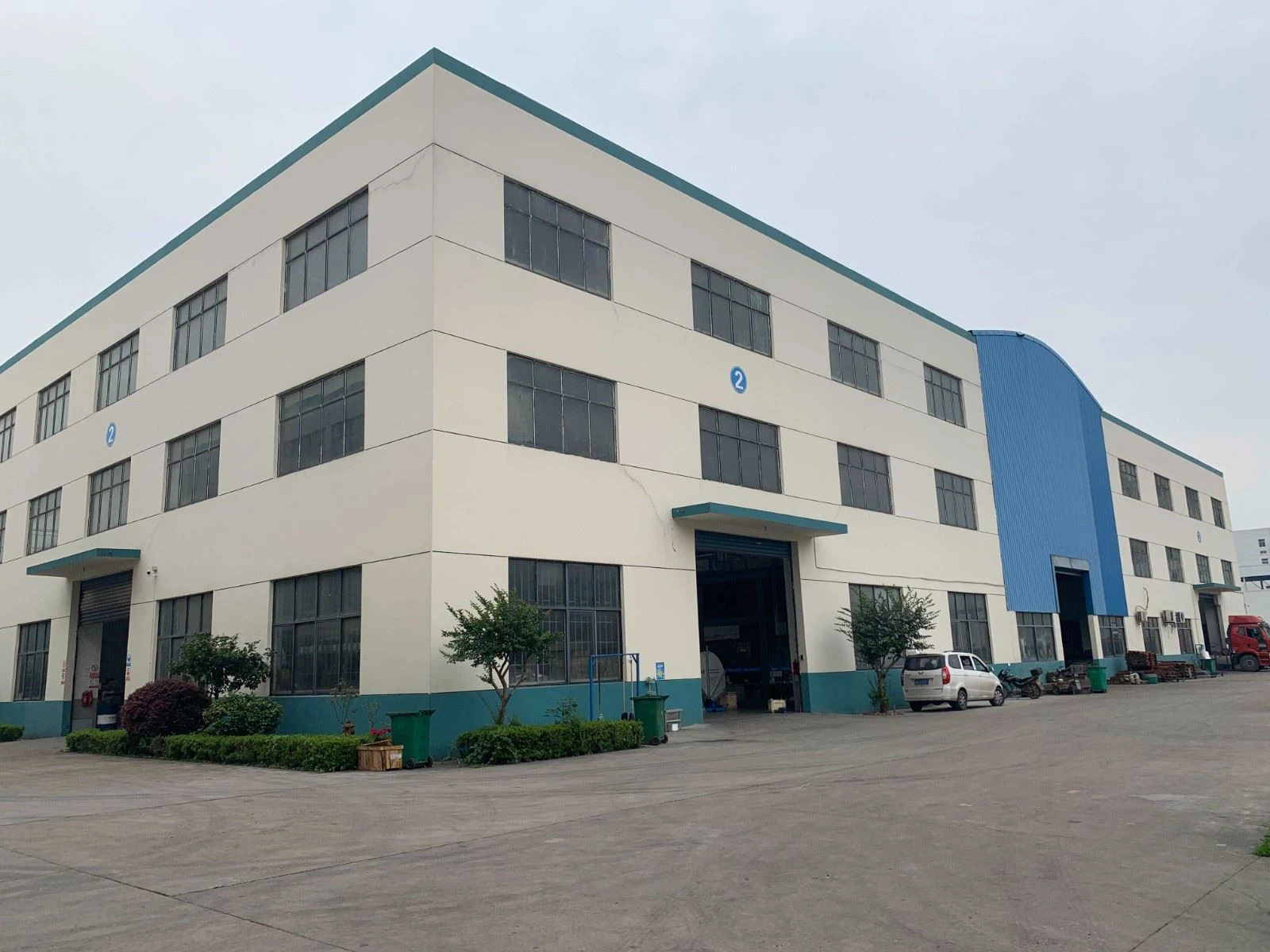

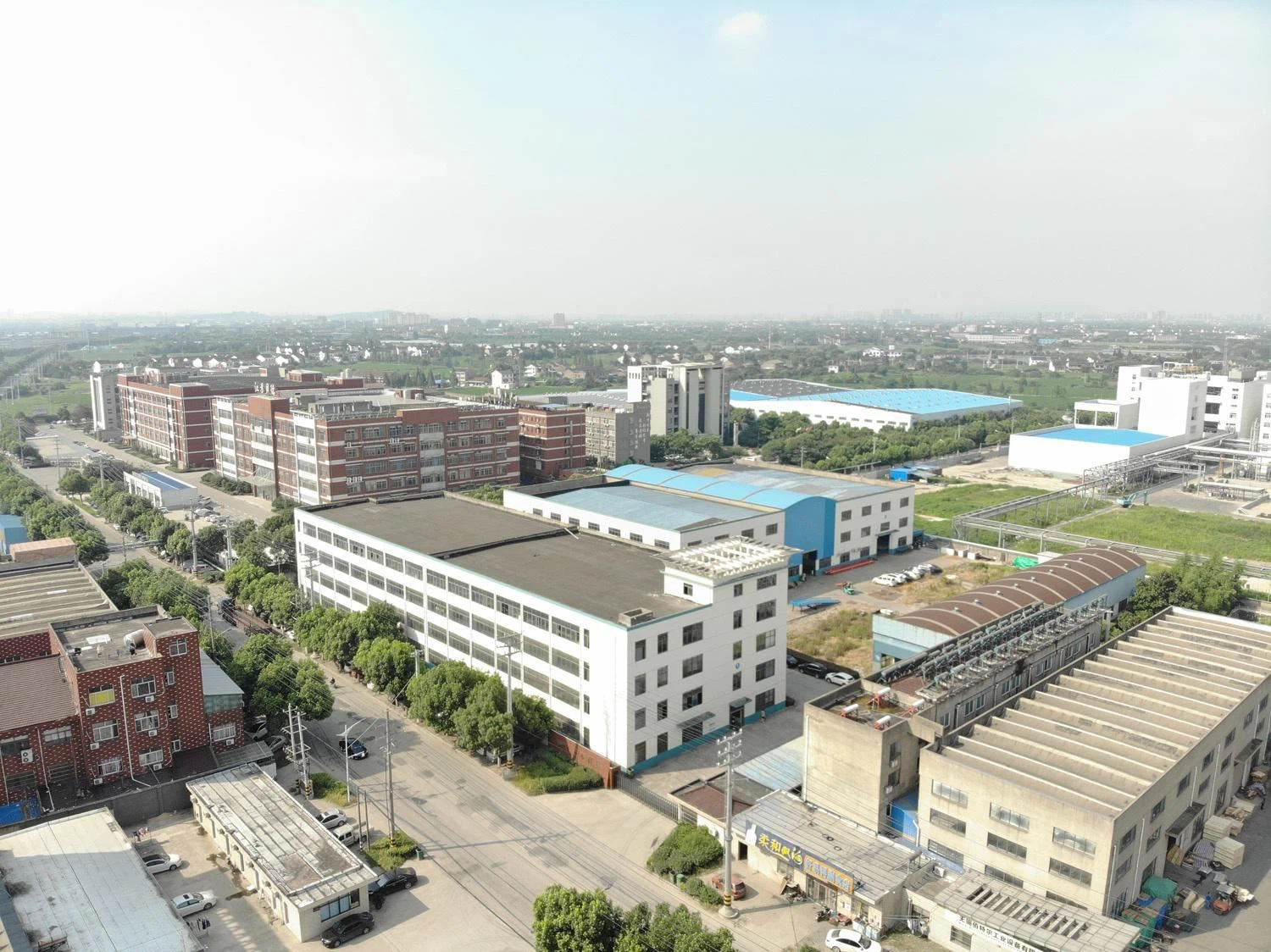

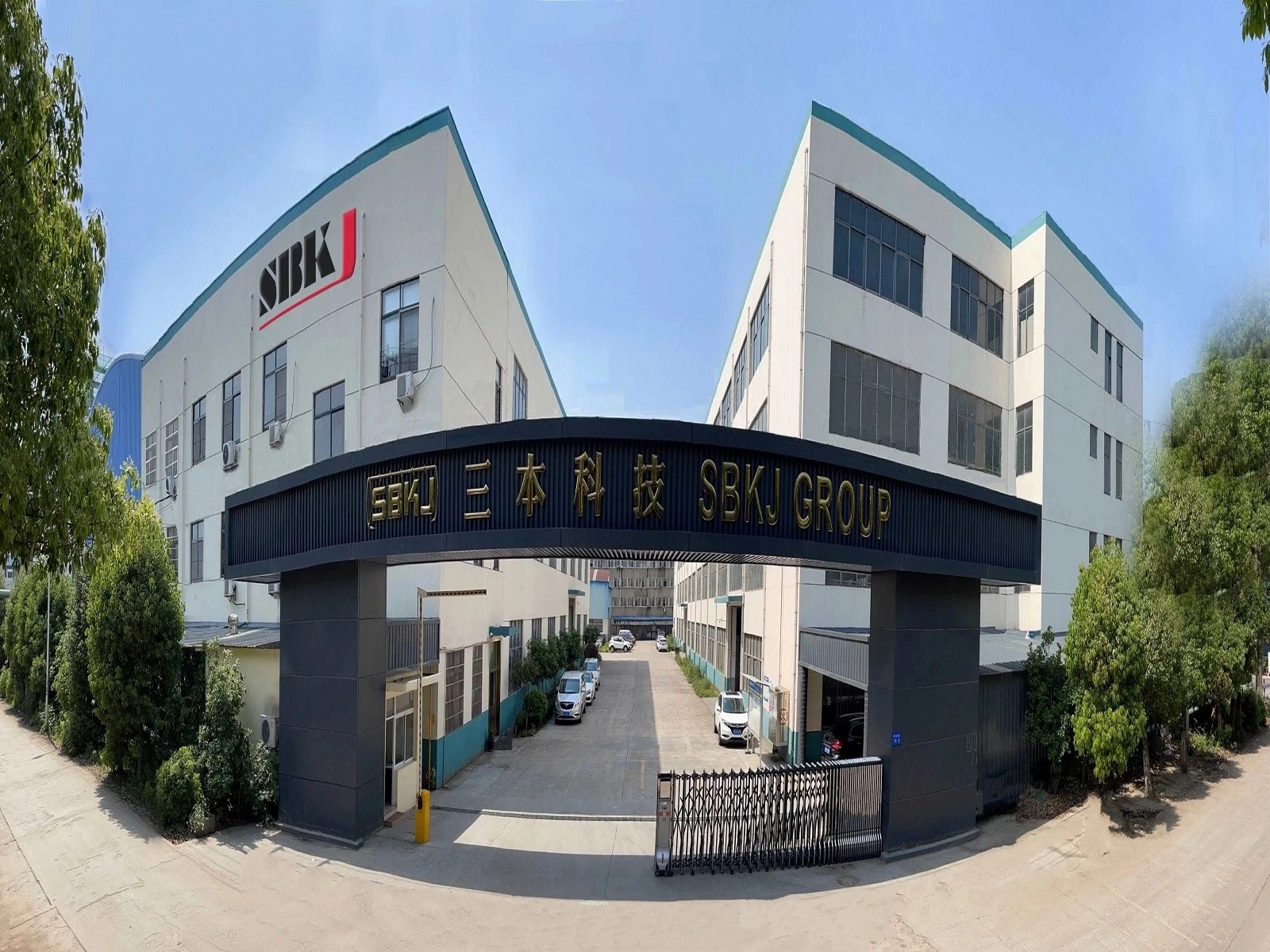

Meie tehas


SBKJ GROUP, professionaalne HVAC-kanalite tootmismasinate tarnija. Tooted koosnevad peamiselt automaatkanalite tootmisliinist, ristkülikukujulise kanali valmistamise masinast ja ümmarguse / spiraalse kanali moodustamise masinast. SBKJ teadus- ja arendustegevus on meie automaatsete toruvormijate nurgakivi, mis toodavad madalamate tootmiskuludega kõrgema kvaliteediga kanaleid. SBKJ on asutatud SPIRAL DUCT tootmise juhtiva ja juhtiva uuendajana, kusjuures arendus on meie automaatsete toruvormijate nurgakivi, mis toodavad madalamate tootmiskuludega kvaliteetsemat kanalit. SBKJ on spiraalkanalite tootmise juhtivaim ja juhtiv innovaator, millel on mitu patenteeritud leiutist, nagu näiteks lendav lõikaja ja lendav krimpsu. Lisaks on saadaval OEM-teenus.



202203250958487a65b51d0d494a7bb950524298dea265
202203251039228aca555ab0ba498896e87d49eccf1e1d
202203251040431d0480259e054ad7a648af33a939c0e1
2022032510394175ece4ee1f7e42f294ddd3c6792fde64
tehas




productcate-800-570




KKK

K: Mis on ääriku vormimismasin?

V: Äärikuvormimismasin on teatud tüüpi masin, mida kasutatakse lehtmetalli painutamiseks ja vormimiseks äärikutega tükkideks. Masin kasutab hüdraulilist või mehaanilist survet, et vormida metall kindla kujuga.

K: Millised on äärikuvormimismasina rakendused?

V: Äärikuvormimismasinat kasutatakse mitmesuguste toodete (nt HVAC-kanalid, väljalaskesüsteemid ja muud metalltooted, mis nõuavad äärikuga serva) valmistamisel. Äärikuvormimismasin on seade, mida kasutatakse metallitöötlemisel ääriku loomiseks plaadile. metallist. Äärikut saab kasutada erinevatel eesmärkidel, näiteks kahe metallitüki ühendamiseks või metallpaneeli tugevuse lisamiseks.

K: Mis tüüpi äärikuvormimismasinaid on turul saadaval?

V: Turul saadaolevad äärikuvormimismasinad on käsitsi juhitavad, mehaanilised, hüdraulilised ja pneumaatilised. Äärikuvormimismasinad võivad tavaliselt töötada mitmesuguste materjalidega, sealhulgas terase, alumiiniumi, vase ja muude sulamitega.

K: Milliseid tegureid tuleks äärikuvormimismasina valimisel arvestada?

V: Äärikuvormimismasina valimisel tuleks arvesse võtta tootmisvõimsust, lehtmetalli paksust, nõutava ääriku tüüpi ja eelarvet.

K: Milliseid ohutusmeetmeid tuleks äärikuvormimismasina kasutamisel võtta?

V: Äärikute vormimismasina töötamise ajal tuleb rakendada ohutusmeetmeid, sealhulgas sobivate kaitsevahendite (nt kindad ja kaitseprillid) kandmist, masina õige maanduse tagamist ning tööala puhtana ja ohtudeta hoidmist. Lisaks tuleks töötajaid koolitada masina ohutu kasutamise kohta.

K: Millist hooldust on vaja äärikuvormimismasina jaoks?

V: Äärikute moodustamise masina tõhusaks toimimiseks on vaja regulaarset hooldust, nagu määrimine, masina puhastamine ja kulumismärkide kontrollimine. Tootja juhiseid tuleb hoolikalt järgida, et masin töötaks ettenähtud viisil.

K: Mis on äärikuvormimismasina eluiga?

V: Äärikuvormimismasina eluiga sõltub erinevatest teguritest, nagu kasutamine, hooldus ja masina kvaliteet. Üldiselt võib hästi hooldatud masin kesta mitu aastat. Äärikuvormimismasina kasutamine võib aidata suurendada tootlikkust, vähendades äärikute käsitsi loomiseks kuluvat aega ja vaeva. Samuti võib see aidata tagada ühtlast ja täpset ääriku kuju.

K: Millised on tavalisemad probleemid, mis võivad tekkida äärikuvormimismasina kasutamisel?

V: Äärikuvormimismasina kasutamisel võivad tekkida tavalised probleemid, sealhulgas metalllehe vale joondamine, masina liigne kulumine ja probleemid hüdrauliliste või mehaaniliste komponentidega. Regulaarne hooldus ja õige kasutamine võivad nende probleemide esinemise tõenäosust minimeerida.

K: Kuidas valida oma vajadustele sobiv äärikuvormimismasin?

V: Äärikute vormimismasina valimisel võtke arvesse selliseid tegureid nagu masina suurus, materjalid, millega see võib töötada, ning äärikute tüüp ja keerukus, mida see võib luua. Samuti on oluline arvestada masina toiteallikaga ja selle pakutavate lisafunktsioonidega.

K: Millised on äärikuvormimismasina kasutamise eelised?

V: Äärikuvormimismasina kasutamise eelised hõlmavad tootmisprotsessi suuremat efektiivsust, täpsust ja järjepidevust. Selle tulemuseks võivad olla madalamad tootmiskulud ja kvaliteetsemad tooted.

K: Mis tüüpi äärikuvormimismasinad on saadaval?

V: Saadaval on mitut tüüpi äärikuvormimismasinaid, sealhulgas pneumaatilised, hüdraulilised ja elektrilised mudelid. Igal tüübil on oma ainulaadsed omadused ja eelised, mis sõltuvad kasutaja konkreetsetest vajadustest.

K: Millised on äärikuvormimismasina kasutamise eelised?

V: Äärikuvormimismasinad pakuvad mitmeid eeliseid võrreldes käsitsi või traditsiooniliste äärikuvormimismeetoditega. Need on kiiremad, tõhusamad ja annavad ühtlaseid tulemusi vähema tööjõuga. Need võimaldavad ka toodetud äärikukujude suurt täpsust ja täpsust.

K: Milliseid tegureid tuleks äärikuvormimismasina valimisel arvesse võtta?

V: Äärikuvormimismasina valimisel tuleb arvestada järgmiste teguritega: vormitavad materjalid, nõutav ääriku kuju ja suurus, tootmismaht ja saadaolev põrandapind. Muud tegurid võivad hõlmata masina funktsioone, nagu automaatne materjali etteandmine, arvuti juhtimine või tööriistade valikud.

K: Millisteks rakendusteks kasutatakse äärikuvormimismasinaid?

V: Äärikuvormimismasin on lehtmetalli vormimismasin, mida kasutatakse metalllehe painutamiseks ja ääriku serva andmiseks. Äärikuid saab toota erineva kuju ja suurusega olenevalt rakendusest. Äärikute vormimismasinaid kasutatakse tavaliselt lehtmetalli valmistamisel, HVAC-is, autotööstuses ja kosmosetööstuses, samuti kanali- ja ventilatsioonisüsteemide tootmisel.

K: Mis on vormimisprotsess?

V: Materjali vormimise eesmärk on anda sellele teatud kuju, järgides teatud tehnikaid. See protsess võimaldab detaili ümber kujundada ilma metallurgias materjali lisamata või eemaldamata. Tootjad saavad seda teostada tänu erinevatele meetoditele. Äärikud on lehtmetalli vormimisel kasutatav liimimis- ja vormimistehnoloogia. Painutades äärikuga üle metalllehtede serva, tugevdab protsess painutatud serva või loob mitmest komponendist koosneva ühenduse.

K: Mille poolest erineb äärikuvormimismasin teist tüüpi vormimismasinatest?

V: Äärikuvormimismasinad on loodud spetsiaalselt äärikute vormimiseks lehtmetallile, samas kui teist tüüpi vormimismasinaid võib kasutada erinevat tüüpi vormimisoperatsioonideks, nagu painutamine, voltimine või vormimine.

K: Milliseid ettevaatusabinõusid tuleks äärikuvormimismasina kasutamisel võtta?

V: Äärikute vormimismasinate operaatorid peaksid kandma sobivat kaitsevarustust, näiteks kindaid ja kaitseprille. Samuti tuleks neid koolitada, kuidas masinat ohutult kasutada ja kuidas reageerida võimalikele ohtudele.

K: Mis on äärikuvormimismasina näide?

V: Selle protsessi käigus rakendame toormaterjali deformeerimiseks pingeid, mis võivad olla pinge, surve, nihke jne kujul. Vormimisprotsesside näideteks on lehtmetalli valmistamine, sepistamine, valtsimine, ekstrusioon, traadi tõmbamine, keerme valtsimine, pöörlev õõtsumine ja nii edasi

K: Mis vahe on vormimisel ja sepistamisel?

V: Nii sepistamine kui vormimine on ette nähtud metallist detailide suuruse ja/või kuju muutmiseks. Nende erinevus seisneb selles, et sepistamisel kasutatakse metalltoorikute deformeerimiseks survelööke, vormimisel aga mehaanilist deformatsiooni.

K: Mis vahe on vormimis- ja töötlemisprotsessil?

V: Metallivormimisprotsesside eelised hõlmavad tooraine raiskamist, toote paremaid mehaanilisi omadusi ja kiiremat tootmiskiirust. Mehaaniline töötlemine on kiilukujulise tööriista abil laastude kujul oleva materjali eemaldamine.

Oleme tuntud kui üks juhtivaid äärikuvormimismasinate tootjaid ja tarnijaid Hiinas, mida iseloomustavad kvaliteetsed tooted ja konkurentsivõimeline hind. Ostke siin meie tehasest Hiinas valmistatud kohandatud äärikuvormimismasin.
