Automaatne toruliin 3

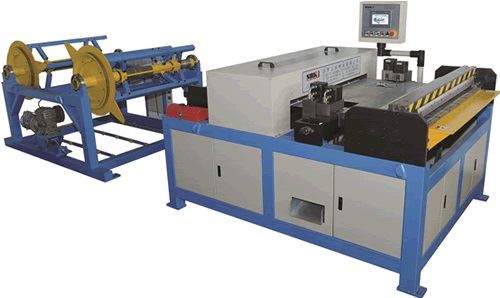

Automaatne liin SBAL-III

Funktsioonid

Auto Duct Line III koosneb dekopeerijast, tasandusmasina pilumisseadmest, "V" ja "ruudukujulisest" piluseadmest, lõikeseadmest ja painutusseadmest. TDF äärikkanalite jaoks kasutatakse standardseid "V" ja "ruudukujulisi" piluseadmeid ning "ruudukujulist" piluseadet saab kasutada ka TDC äärikute tootmiseks. Painutussõlme saab teha täisnurga all, et see sobiks Pittsburghiga, või lehtmetalli painutada "ruudu" või "L" kujuliseks. Parandage oluliselt plaadi kasutusmäära, vähendage töömahukust ja vähendage tööjõudu. Tootmisliini elektriline juhtimisosa võtab vastu täieliku servojuhtimise; juhtimissüsteemil on suletud ahela tagasisidesüsteem ning täpsus ja stabiilsus on ilmselgelt paranenud. Maksimaalne töökiirus on 18m/min. Pikkuse tolerants on ±0,5 mm; diagonaali tolerants on ±0,8 mm. Süsteem suudab rahuldada 1500 m² õhukanali tootmisvõimsust vahetuses (8 tundi). Auto Duct Line III võib juhtida torude tühjendamist. Samal ajal sobib see väga hästi mitmekesise tootmise jaoks, näiteks TDF / nurkterasest / pistikääriku vormimiseks. Nurga terasäärikud ja pistikäärikud saab automaatselt painutada ruudukujulisteks torudeks.

1. Alumiiniumisulamist vedrustusvars muudab masina kasutamise lihtsaks.

2. Sisseehitatud juhtkapp vähendab juhtmestikku kui tervikkonstruktsiooni ja muudab selle teisaldamise lihtsaks.

3. Imporditud konfiguratsioon on väga stabiilne ja mugav kasutada. CNC Air Duct Line on ristkülikukujuliste kanalite masinate kõrgeima automatiseerimise ja kõrgeima efektiivsusega kanalite valmistamise liin. Lisaks saame masinaid kohandada ka teie erinõude alusel.

Põhikonfiguratsioon

Üks elektriline decoiler (2 mähist).

Üks komplekt nivelleerimis- ja pärlitamisvarustus.

Hüdrauliline nurgalõikamismasin nelja stantsikomplektiga.

Hüdrauliline lehe pügamismasin, hüdrauliline painutusmasin

Üks komplekt CNC arvutijuhtimissüsteemi ja tootmistarkvara.

Üks mootor

Tehnilised andmed
